矩形圆角膨胀节

您的位置:首页 > 产品展示 > 膨胀节 > 矩形圆角膨胀节

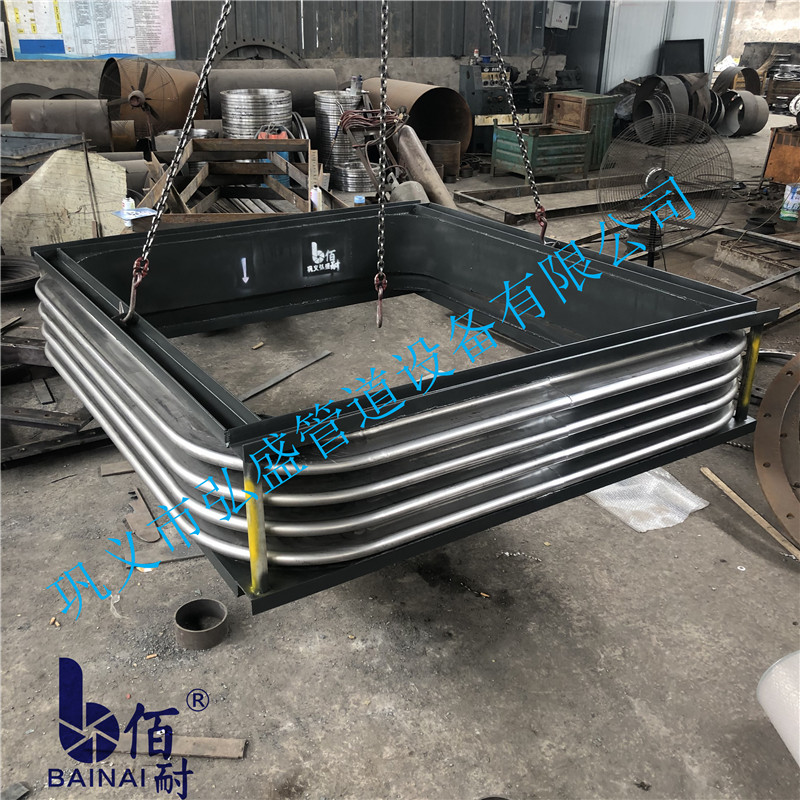

矩形圆角膨胀节

矩形圆角膨胀节

所属分类:膨胀节

详细信息

&※相关推荐:【金属补偿器,直埋式波纹补偿器,翻遍橡胶接头】是巩义市弘盛管道设备有限公司的主营业务,我公司作为已取得特种设备生产许可证和ISO质量管理体系的认证合格公司, 公司经营管理理念:本厂以“顾客的需要就是我们的目标”的原则,竭诚为用户提供性能优良的产品,合理的产品价格,快捷的供货周期,专业的技术支持和完善的售后服务。对未来,弘盛充满信心和希望,决心以更优质的品牌和良好的服务,与国内外用户真诚合作,立志做北方区域的热力补偿烟风道设备专业品牌。


矩形圆角波的介绍

矩形圆角波采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移,圆角波有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

矩形圆角波的优势

矩形圆角波是根据美国CE公司相关标准研制的,也成为CE矩形圆角波,下面我们就来了解下CE标准产品的优势
CE标准波纹补偿器主要特点是波纹管材质普遍选用奥氏体不锈钢,主要用于温度较低的火电厂锅炉烟风道系统。其它工况相近的管道上也可以选用CE矩形波纹补偿器。
1.CE标准波形参数
CE标准波形根据波高可分为全高和半高两种波形参数,说明:
(1) 推荐选用全高波形;当矩形管道横截面积小于4.6m2,以及管道尺寸有一边于1.2m(但应大于0.6m)的场合时,宜选用半高波形。
(2) 多波形式的CE波纹补偿器均由单波和双波组合而成。
2.CE波形单波轴向补偿性能说明:
(1) 产品作50%预拉伸后,轴向补偿量±24、±11……相当于可以单方向压缩48、22……;
(2) 如介质温度〉400℃,请与我公司联系,进行特殊设计。
3.典型产品结构
1-6波的通用型产品长度(mm)(未作予拉伸长度)
注:产品长度适用于内插入焊连接方式,当为两端坡口对接焊时,一般需再加长150-200。
4.产品代号标记示例:
(FT).波形代号.接口尺寸×波数-(连接方式)-(产品长度)
说明:
类型代号:通用型代号:"FT"可以省略不注,其它类型(如角向FJ,滑槽FH等)请参见"非标准产品"代号说明;
波形代号:全高代号CEQ,半高代号CEB;
接品尺寸:指矩形管道的边长;
连接方式:省略不注时默认内插焊,对接焊代号J,法兰连接代号F,其余连接方式请说明;
产品长度:指产品出厂长度;
角部结构:默认为圆角,若为斜角请说明;
材料:波纹管默认采用考顿钢,结构件一般采用Q235-A;若波纹管、结构件采用其它材料,请在定货时说明;
端结构件:CE全高为12#槽钢120×53×5.5,CE半高为10#槽钢100×48×5.3。
当您对产品的类型、材料、接口连接方式、端结构件等有特殊要求时,请在合同中说明。

矩形圆角波的举例

(1) 选用一般通用型结构,全高波形,波纹管采用考顿钢,矩形管道接口尺寸为6000×4400,波数为3波,连接采用内插焊的补偿器代号: CEQ6000×4400×3
(2) 选用一般通用型结构,半高波形,波纹管材料SUS304,矩形管道接口尺寸1500×3500,波数为2波,连接采用对接焊、长度400,预拉伸27补 偿器代号为:CEB1500×3500×2-J-400波材SUS304,预拉伸27。
