直流介质无推力补偿器

您的位置:首页 > 产品展示 > 金属补偿器 > 直流介质无推力补偿器

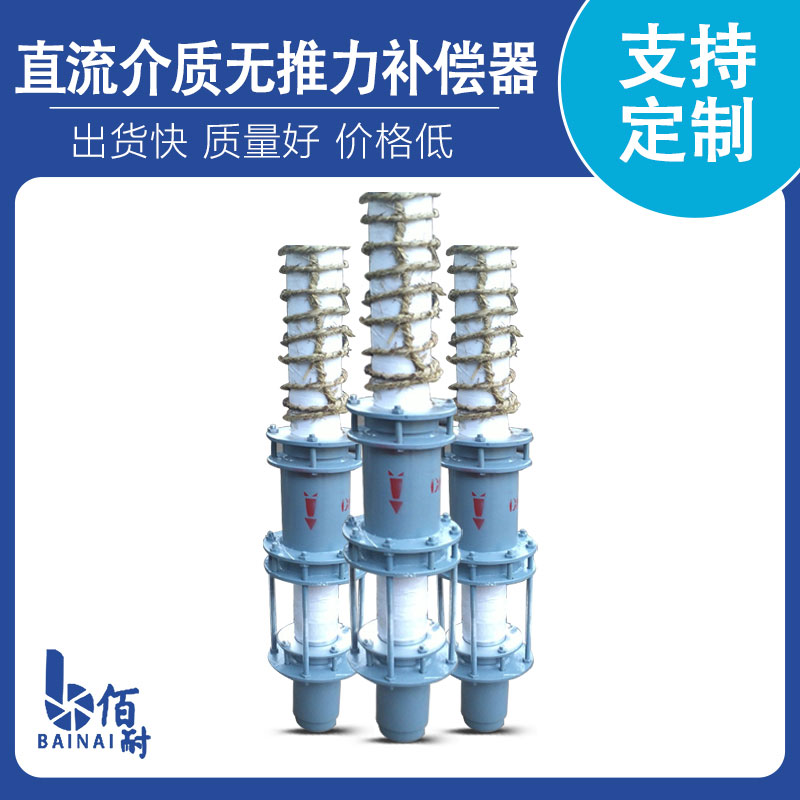

直流介质无推力补偿器

直流介质无推力补偿器

所属分类:金属补偿器

详细信息

&※相关推荐:【松套限拉伸缩器,可曲挠橡胶接头,风道补偿器】是巩义市弘盛管道设备有限公司的主营业务,我公司作为已取得特种设备生产许可证和ISO质量管理体系的认证合格公司, 公司经营管理理念:本厂以“顾客的需要就是我们的目标”的原则,竭诚为用户提供性能优良的产品,合理的产品价格,快捷的供货周期,专业的技术支持和完善的售后服务。对未来,弘盛充满信心和希望,决心以更优质的品牌和良好的服务,与国内外用户真诚合作,立志做北方区域的热力补偿烟风道设备行业的诚信品牌。
直流介质无推力补偿器

直流介质无推力补偿器
的介绍
  补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
  补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,补偿器主要为保障管道安全运行,具有以下作用:
  1.补偿吸收管道轴向、横向、角向热变形。
  2.波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
  3.吸收设备振动,减少设备振动对管道的影响。
  4.吸收地震、地陷对管道的变形量。

直流介质无推力补偿器的概述
该无推力补偿器的问世,无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了旁通管式无推力补偿器应力过于集中,介质阻力大弊端。
在国内近期,生产出LTW高温堵漏剂,它的耐温30O——600℃,工作极限压力是10MPa。巩义市晨光波纹管公司将高温堵漏剂应用在补偿器上,将直流式无推力补偿器,改制成注油式直流介质无推力补偿器,解决了补偿器长期工作,出现微小的渗漏问题。巩义市晨光波纹管公司将LTW高温堵漏剂,用60MPa。的高压注射枪,将油剂注射到填料室内,使填料与料室内径和伸缩管外径压紧,油剂本身无毛细管,又有热胀冷缩的性质,故造成补偿器长期工作中,不产生渗漏。
TWB型及ZTWB型系列注油式直流介质无推力补偿器,可广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中,地沟和高空架设的管道。同时,便于管路设计,便于安装施工,且节省大批资金(仅固定支架一项费用节60%以上)。
目前,ZTWB及TWB型系列注油式直流介质无推力补偿器,经用户使用证明,其优越性已被初步证明,优越于其它同类产品。

直流介质无推力补偿器的工作原理
该无推力补偿器,是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,补偿器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。

直流介质无推力补偿器的主要技术参数
(1)管道公称直径范围
DN25—1000mm
(2)适用公称压力范围
PN≤2.5MPa
(3)适用工作温度
t≤350℃
(4)伸缩量
(5)补偿器的选择
选择补偿器时,应以公称直径DN为准,设计管道外径应与参数表内外径相同,允许误差≤3mm。
选择补偿器应按下列示例注明型号。
注:材料代号:bx代表全不锈钢1Cr18N19Ti,T代表碳钢Q235-A,bxb代表半不锈钢(伸缩管1Crl8N19Ti)

直流介质无推力补偿器的参数表
直流介质无推力补偿器

直流介质无推力补偿器的安装要求
(1)与补偿器两端相焊接的管段壁厚≥6mm时,必须进行坡口处理,焊后按要求进行水压检漏试验。
(2)滑动支架和固定支架根据设计安装,使用ZTWB型,除不计算介质工作压力的推力外,其余相同。为确保管道无侧向位移,而沿轴向伸缩,补偿器两端一般应安装导向滑动支架,在管道转弯处,必须安装固定支架。
(3)补偿器的保温防护结构均与管道同路,但对伸缩管伸缩部分,不可产生约束力。
(4)本补偿器在各种环境气温下,均可按最大安装长度LMax进行安装,不需予以拉伸或压缩。

上一个 [橡胶膨胀节]      下一个 [直埋内压波纹补偿器]
