VSSJAF/C2F 型双法兰松套传力接头

您的位置:首页 > 产品展示 > 伸缩器 > VSSJAF/C2F 型双法兰松套传力接头

VSSJAF/C2F 型双法兰松套传力接头

VSSJAF/C2F 型双法兰松套传力接头

所属分类:伸缩器

二、产品参数: 公称通径:DN50mm-DN4000mm 工作压力:0.6-1.6MPA 使用介质:水、污水 密封材料:NBR 执行标准:执行标准:GB/T12465-2002 标准。 材质:碳钢、Q235A、不锈钢。
三、产品安装说明: 单法兰松套传力接头适用于两端法兰连接。安装时调节产品两端与管道或法兰的安装长度,对接完毕后,对角 依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工 作时可以把轴向推力传递至整个管道

详细信息

&※相关推荐:【可曲挠橡胶接头,补偿接头,管道伸缩器】是巩义市弘盛管道设备有限公司的主营业务,我公司作为已取得特种设备生产许可证和ISO质量管理体系的认证合格公司, 公司经营管理理念:本厂以“顾客的需要就是我们的目标”的原则,竭诚为用户提供性能优良的产品,合理的产品价格,快捷的供货周期,专业的技术支持和完善的售后服务。对未来,弘盛充满信心和希望,决心以更优质的品牌和良好的服务,与国内外用户真诚合作,立志做北方区域的热力补偿烟风道设备行业的优质品牌。


VSSJAF/C2F 型双法兰松套传力接头的介绍
双法兰松套传力接头,型号VSSJAF(1999标准)或C2F(2002标准)型,由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力(盲板力)和补偿管路安装误差,不能吸收轴向位移,主要用于与泵、阀门等附件的松套连接。
VSSJAF/C2F 型双法兰松套传力接头优点:安装简单方便、方便阀门安装、可承受管线的轴向拉力。
VSSJAF/C2F 型双法兰松套传力接头
特点:双法兰连接方式。

VSSJAF/C2F 型双法兰松套传力接头的适用范围
双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

VSSJAF/C2F 型双法兰松套传力接头的性能特点
松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。
安装说明
双法兰松套传力接头适用两边都是法兰的连接方式,安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
松套传力接头的材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。
松套传力接头分类有:单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。

三、产品安装说明: 单法兰松套传力接头适用于两端法兰连接。安装时调节产品两端与管道或法兰的安装长度,对接完毕后,对角 依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工 作时可以把轴向推力传递至整个管道
VSSJAF{C2F}双法兰松套伸缩器的材料表

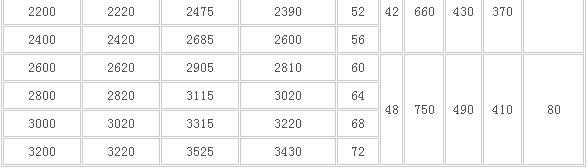

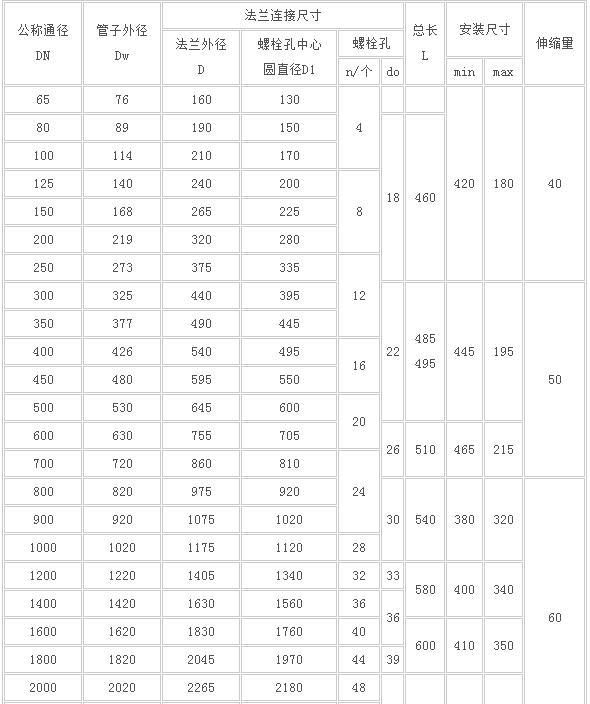

PN0.6MPa的双法兰松套传力接头的基本尺寸 单位为毫米
PN0.6MPa的双法兰松套传力接头的基本尺寸
PN0.6MPa的双法兰松套传力接头的基本尺寸

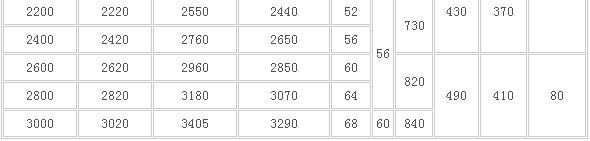

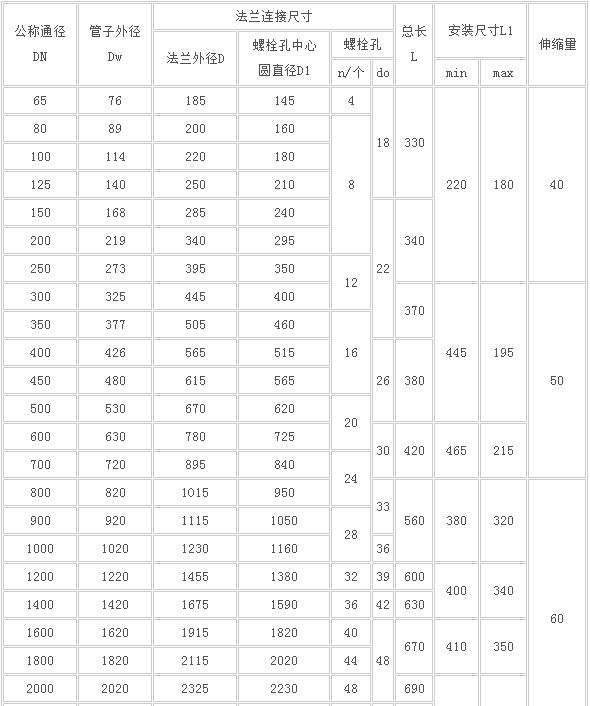

PN1.0MPa的双法兰松套传力接头的基本尺寸
PN1.0MPa的双法兰松套传力接头的基本尺寸
PN1.0MPa的双法兰松套传力接头的基本尺寸
